Jak podłączyć przekaźnik samochodowy? Krok po kroku instrukcja

Co to jest przekaźnik samochodowy i jak działa?

Przekaźnik samochodowy to kluczowy element elektryczny, który odgrywa istotną rolę w systemach pojazdów. Jego głównym zadaniem jest kontrola obwodów o dużym natężeniu prądu przy użyciu sygnału o niskim natężeniu. To urządzenie działa dzięki elektromagnesowi, w którym cewka generuje pole magnetyczne, co z kolei przemieszcza zworę. Dzięki temu następuje otwieranie i zamykanie styków roboczych, co pozwala na efektywną kontrolę różnych podzespołów, takich jak:

• światła,
• wentylatory,
• klaksony.

Każdy przekaźnik elektromagnetyczny zbudowany jest z kluczowych komponentów, takich jak:

• cewka,
• rdzeń,
• zwora,
• styki robocze.

Po podłączeniu prądu stałego, cewka wytwarza pole magnetyczne, które aktywuje zworę. Dzięki temu możliwe jest używanie niskiego natężenia prądu do sterowania urządzeniami wymagającymi wyższych parametrów. Przekaźniki samochodowe znajdują szerokie zastosowanie w różnych aplikacjach, co pozwala na sprawne zarządzanie prądem w obwodach. Dzięki nim można bezpiecznie włączać i wyłączać obciążenia oraz oszczędzać energię. To wszystko przyczynia się do wydłużenia żywotności elektrycznych systemów pojazdu. Ich konstrukcja oraz funkcjonalność sprawiają, że są one niezastąpione w nowoczesnych układach elektronicznych samochodów.

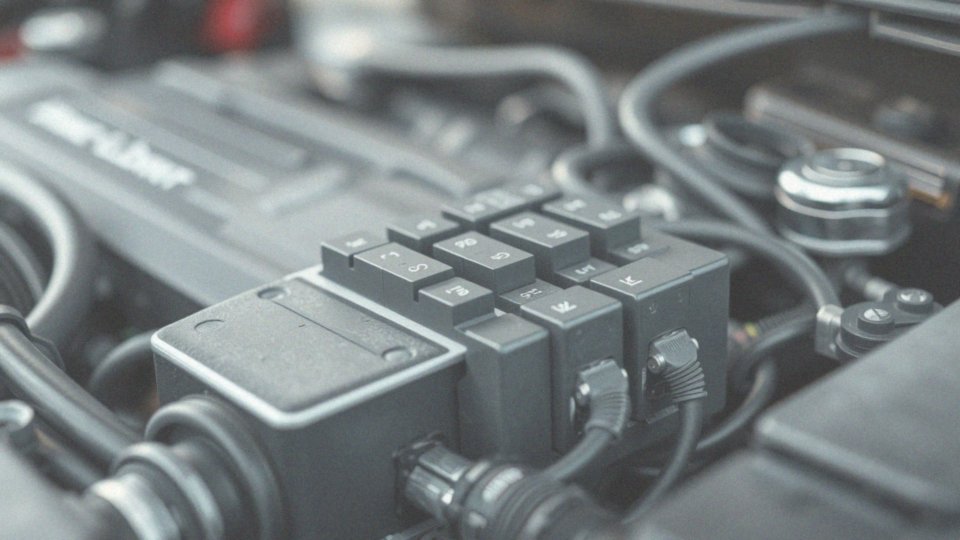

Jakie są typowe zastosowania przekaźnika samochodowego?

Przekaźniki samochodowe pełnią kluczową funkcję w zarządzaniu elektrycznością w pojazdach, co wpływa na sprawne działanie wielu systemów. Poniżej przedstawiam najważniejsze zastosowania tych elementów:

• Oświetlenie: Dzięki przekaźnikom możliwe jest kontrolowanie różnych rodzajów świateł, w tym świateł dziennych, mijania, długich reflektorów oraz dodatkowych lamp, takich jak te do cofania czy robocze. Dzięki nim można obsługiwać duże obciążenia bez obaw o uszkodzenie przełączników,
• Systemy chłodzenia: W wentylatorach chłodnicy to właśnie przekaźniki decydują o ich włączeniu, opierając się na temperaturze silnika. To znacząco poprawia zarządzanie ciepłem w pojeździe,
• Systemy alarmowe: W przypadku instalacji alarmowych przekaźniki kontrolują sygnały dźwiękowe, takie jak klakson oraz inne zabezpieczenia,
• Sterowanie pompy paliwa: Przekaźniki są odpowiedzialne za bezpieczne zasilanie pompy paliwa, co ma kluczowe znaczenie dla prawidłowego funkcjonowania silnika,
• Systemy LPG: W pojazdach wyposażonych w instalacje gazowe przekaźniki są niezbędne do uruchamiania siłowników i zaworów, co umożliwia płynne przełączanie między różnymi rodzajami paliwa,
• Wycieraczki: Przekaźniki regulują działanie wycieraczek, które mogą pracować w różnych trybach, podnosząc zarówno komfort, jak i bezpieczeństwo podczas jazdy.

Te różnorodne funkcje przekaźników przyczyniają się do ogólnej wydajności oraz bezpieczeństwa pojazdów.

Czy istnieją różnice w podłączaniu różnych typów przekaźników?

Podłączanie przekaźników w samochodach różni się w zależności od ich rodzaju oraz liczby pinów. Przekaźniki cztero- i pięcio-pinowe mają odmienne schematy z uwagi na różnice w konstrukcji. Te pierwsze cechują się prostszym układem, gdzie jeden pin służy do zasilania cewki, a pozostałe odpowiadają za styki robocze. Z drugiej strony, przekaźniki pięcio-pinowe posiadają dodatkowy pin, który może pełnić różne funkcje, takie jak dodatkowe przełączanie.

Nie można również zapomnieć o przekaźnikach bistabilnych, które zachowują swoje położenie nawet po wyłączeniu zasilania. Ich sposób podłączenia różni się od tradycyjnych przekaźników zwierno-rozwiernych, które zawsze wracają do stanu podstawowego po odłączeniu zasilania. Ważnym elementem jest także prawidłowe podłączenie diody prostowniczej; musi być zgodna z polaryzacją, aby chronić przekaźnik przed przepięciami.

Przekaźniki, które nie wymagają diody, można podłączać bez specjalnych ograniczeń, co znacznie upraszcza ich montaż. Zawsze warto zaznajomić się z dokumentacją techniczną konkretnego przekaźnika oraz stosować się do wskazówek producenta. Taki krok znacząco pomoże w uniknięciu błędów podczas podłączenia. Dobre rozpoznanie specyfikacji i schematu przekaźnika pozwoli na efektywne włączenie go w system elektryczny pojazdu.

Jakie są różnice między systemem 4-pin a 5-pin w przekaźnikach?

Różnice pomiędzy przekaźnikami 4-pinowymi i 5-pinowymi są przede wszystkim związane z liczbą oraz funkcjami ich styków. Przekaźnik 4-pinowy posiada cztery styki:

• 30 (zasilanie),
• 85,
• 86 (cewka),
• 87 (normalnie otwarty styk roboczy).

Jego działanie opiera się na uruchamianiu pojedynczego obwodu, co sprawia, że jest on wykorzystywany głównie do sterowania drogimi urządzeniami, jak np. światła mijania. W odróżnieniu od niego, przekaźnik 5-pinowy dysponuje dodatkowym stykiem 87a, co umożliwia przełączanie obwodu pomiędzy dwoma urządzeniami i ich równoległe działanie.

To rozwiązanie sprawdza się idealnie w sytuacjach, gdzie konieczne jest sterowanie różnymi obciążeniami, na przykład przy włączaniu i wyłączaniu zarówno świateł dziennych, jak i mijania. Gdy tylko przekaźnik 5-pinowy zostaje aktywowany, styk 87 się otwiera, a styk 87a zamyka, co pozwala na jednoczesne zarządzanie dwoma obwodami.

Dzięki takiemu dodatkowi, przekaźnik 5-pinowy zyskuje na wszechstronności, stając się bardziej elastycznym rozwiązaniem w różnych aplikacjach sterujących. W związku z tym, w sytuacjach wymagających większej elastyczności, 5-pinowy przekaźnik jest zdecydowanie lepszym wyborem.

Czym jest rola przełącznika przy podłączaniu przekaźnika?

Przełącznik odgrywa kluczową rolę w podłączeniu przekaźnika samochodowego, wpływając bezpośrednio na jego działanie. Zazwyczaj ma postać włącznika on-off, który reguluje pracę cewki przekaźnika. Gdy cewka jest aktywowana, zamyka się obwód, co uruchamia cały system.

Tworzone w cewce pole magnetyczne przyciąga zworę, co zmienia stan styków przekaźnika, umożliwiając zarządzanie dużymi obciążeniami tylko za pomocą sygnałów o niskim natężeniu. Ważne jest, aby dobierać odpowiednie przełączniki, uwzględniając ich typ oraz specyfikę zastosowania. Na przykład:

• włączniki indukcyjne mogą wprowadzać opóźnienia,
• dobór styków przełącznika ma kluczowe znaczenie,
• muszą zapewniać odpowiedni prąd do cewki przekaźnika.

Taki wybór nie tylko aktywuje przekaźnik, ale także zwiększa bezpieczeństwo całego elektrycznego układu pojazdu. Nie można bagatelizować warunków pracy przełącznika, szczególnie styku przycisku, który powinien działać natychmiastowo. To istotna cecha w aplikacjach wymagających szybkiej reakcji, takich jak:

• systemy alarmowe,
• oświetlenie awaryjne.

W ten sposób możliwe jest efektywne kontrolowanie elementów, które potrzebują natychmiastowej aktywacji. Rola przełącznika jest więc niezwykle istotna, stanowi bowiem fundament efektywności oraz bezpieczeństwa funkcji sterujących w pojazdach.

Jak przygotować zabezpieczenie dla przekaźnika samochodowego?

Aby skutecznie zabezpieczyć przekaźnik w samochodzie, kluczowe jest dobranie właściwego bezpiecznika. Taki element chroni obwód przed przeciążeniem oraz zwarciem. Ważne, by umieścić go jak najbliżej źródła zasilania, na przykład akumulatora, co zapewnia najlepszą ochronę instalacji elektrycznej. Warto zwrócić uwagę na odpowiednią wartość prądową bezpiecznika – musi ona pasować do natężenia prądu, które przewidujemy w obwodzie sterowanym przez przekaźnik.

Bezpiecznik o zbyt wysokiej wartości może nie tylko prowadzić do uszkodzenia samego przekaźnika, ale również innych elementów systemu, takich jak:

• przewody,
• żarówki.

Należy również unikać używania bezpieczników przeznaczonych dla żarówek, ponieważ nie zapewniają one właściwej ochrony obwodu zasilającego przekaźnik. Prawidłowa instalacja bezpiecznika to fundament bezpieczeństwa oraz długowieczności systemów elektrycznych w pojazdach, co znacznie zmniejsza ryzyko awarii oraz związanych z nimi uszkodzeń.

Jak zapewnić zasilanie dla przekaźnika z akumulatora?

Aby prawidłowo zasilić przekaźnik samochodowy z akumulatora, istotne jest użycie przewodu o odpowiedniej średnicy, która powinna być dostosowana do mocy prądowej urządzenia. Również długość przewodu ma znaczenie, ponieważ może wpływać na straty napięcia.

Niezwykle ważne jest, aby przewód zasilający był podłączony bezpośrednio do dodatniego terminala akumulatora, zachowując odpowiednią polaryzację. Dzięki temu możesz uniknąć uszkodzeń w układzie elektrycznym.

Nie można zapominać o zastosowaniu bezpiecznika umieszczonego blisko akumulatora, co znacząco zwiększa bezpieczeństwo całego systemu. Warto dobrać go w zależności od maksymalnego natężenia prądu, jakie może przewodzić przekaźnik.

Odpowiednia lokalizacja bezpiecznika jest kluczowa, ponieważ chroni instalację przed zwarciem oraz przeciążeniem, co przekłada się na dłuższą żywotność podzespołów. Dodatkowo, ważne jest, aby dokładnie sprawdzić wszystkie połączenia. Przewody muszą być dobrze zamocowane oraz wolne od korozji, ponieważ luźne połączenia mogą prowadzić do spadków napięcia.

Starannie przygotowany obwód zasilania dla przekaźnika to klucz do jego niezawodnego działania oraz bezpieczeństwa elektrycznego w pojeździe.

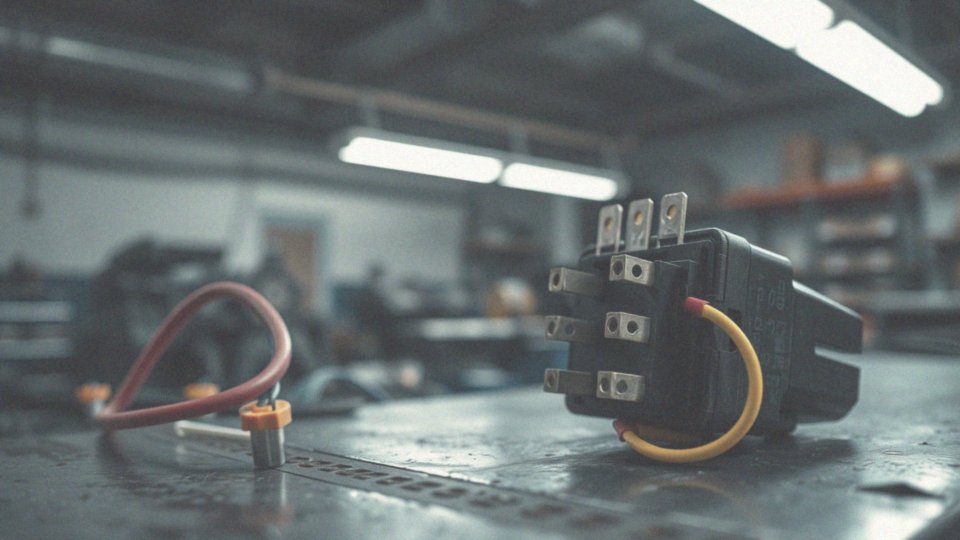

Jak podłączyć piny w przekaźniku samochodowym?

Prawidłowe podłączenie pinów w przekaźniku samochodowym ma kluczowe znaczenie dla funkcjonowania elektrycznych komponentów pojazdu. W typowym przekaźniku, który może mieć cztery lub pięć pinów, każde z tych połączeń odgrywa swoją unikalną rolę:

• Pin 30 pełni funkcję wejścia zasilania, zazwyczaj łącząc się z akumulatorem. Ważne jest, aby używać przewodu o odpowiedniej średnicy, co pomoże zminimalizować straty energii,
• Piny 85 i 86 są przeznaczone do podłączania cewki aktywującej przekaźnik; pin 85 często łączy się z masą, podczas gdy pin 86 łączy się ze źródłem sygnału – zazwyczaj jest to przełącznik,
• Pin 87 działa jako wyjście przekaźnika, przekazując prąd do obciążenia w momencie aktywacji,
• w przypadku przekaźników pięcio-pinowych, występuje dodatkowy pin 87a, który jest normalnie zamknięty, co oznacza, że przepływ prądu do obciążenia jest możliwy, nawet gdy przekaźnik jest nieaktywny.

Przed przystąpieniem do podłączenia warto zapoznać się ze schematem dostarczonym przez producenta, jako że różnice w konstrukcji mogą wpływać na sposób podłączenia. Niewłaściwe połączenie pinów może prowadzić do uszkodzenia elementów elektrycznych w pojeździe, dlatego konieczne jest, aby każdy krok był dokładnie przestrzegany. Dbałość o te szczegóły jest kluczowa dla bezpieczeństwa i poprawnego funkcjonowania całego systemu.

Jak podłączyć pin 30 w przekaźniku samochodowym?

Aby prawidłowo podłączyć pin 30 w przekaźniku samochodowym, kluczowe jest należyte połączenie zasilania. Ten pin, stanowiący wejście, musi być bezpośrednio połączony z akumulatorem pojazdu.

Istotne kroki, które warto wykonać, to:

• instalacja bezpiecznika w pobliżu akumulatora,
• zachowanie odpowiedniej średnicy przewodu,
• upewnienie się, że połączenia są solidne i wolne od oznak korozji.

Instalacja bezpiecznika chroni obwód przed przeciążeniem i zjawiskiem zwarcia. Odpowiednia średnica przewodu zminimalizuje straty napięcia w całym obwodzie. Luźne lub uszkodzone przewody mogą wpłynąć negatywnie na działanie przekaźnika. Zastosowanie tych wszystkich środków zapewni, że pin 30 odpowiednio dostarczy zasilanie do obwodu, co jest niezbędne dla prawidłowego funkcjonowania systemu elektrycznego w pojeździe. Starannie wykonane połączenia znacząco zwiększają niezawodność oraz bezpieczeństwo podczas użytkowania samochodu.

Jak podłączyć pin 85 w przekaźniku samochodowym?

Podłączenie pina 85 w przekaźniku samochodowym odgrywa kluczową rolę w jego efektywnym funkcjonowaniu. Zazwyczaj łączy się go z masą, czyli ujemnym biegunem akumulatora, lub z przełącznikiem, który zamyka obwód do masy. W pewnych okolicznościach istnieje możliwość podłączenia go do dodatniego napięcia, jednak warto pamiętać o zasadzie polaryzacji, zwłaszcza gdy przekaźnik zawiera diodę.

Aby poprawnie podłączyć pin 85, postępuj według poniższych kroków:

1. upewnij się, że styk masowy jest solidnie przymocowany,
2. jeśli korzystasz z przełącznika, skonfiguruj go tak, aby zamykał obwód w momencie jego aktywacji,
3. zweryfikuj, czy pin 86, który współdziała z pinem 85, jest odpowiednio podłączony do źródła sygnału.

Doskonałe podłączenie pina 85 zapewnia nie tylko prawidłowe uruchamianie przekaźnika, ale także jest istotne w aplikacjach wymagających błyskawicznej reakcji, jak na przykład w systemach alarmowych czy w kontrolach oświetlenia. Zachowanie dbałości o poprawność połączeń oraz przestudiowanie dokumentacji technicznej przekaźnika pozwoli uniknąć ewentualnych problemów w jego działaniu.

Jak podłączyć pin 86 w przekaźniku samochodowym?

Pin 86 w przekaźniku samochodowym odgrywa kluczową rolę w podłączaniu różnych urządzeń elektrycznych. Zazwyczaj łączy się go z dodatnim biegunem akumulatora przez stacyjkę lub przełącznik, co umożliwia aktywację cewki przekaźnika. Warto też zaznaczyć, że w niektórych układach można sterować minusem. Gdy mamy do czynienia z przekaźnikami z diodą, istotna jest poprawna polaryzacja, aby zapobiec ewentualnym uszkodzeniom.

Przy podłączaniu pina 86 warto pamiętać o kilku istotnych kwestiach:

• upewnij się, że w obwodzie znajduje się odpowiedni przełącznik, co znacznie ułatwia kontrolę nad cewką,
• sprawdź, czy przewody są solidnie zamocowane i nie noszą śladów zużycia, ponieważ może to wpływać na stabilność połączenia,
• zastosuj kable o odpowiednim przekroju, co pomoże zredukować straty napięcia.

Dbanie o te szczegóły jest kluczowe dla poprawnego działania przekaźnika, co ma znaczenie zarówno dla bezpieczeństwa, jak i wydajności systemu elektrycznego w samochodzie. Dzięki właściwemu podłączeniu pina 86 można efektywnie zarządzać pracą różnych komponentów, co z kolei zwiększa niezawodność całego systemu w pojeździe.

Jak podłączyć pin 87 w przekaźniku samochodowym?

Pin 87 w przekaźniku samochodowym odgrywa istotną rolę, gdyż jest to zazwyczaj otwarty styk. Jego podstawowe zadanie polega na przekazywaniu prądu do takich urządzeń jak:

• światła,
• klakson.

Aby prawidłowo połączyć ten pin, warto postępować zgodnie z kilkoma krokami:

1. Odbiornik powinien zostać podłączony do pinu 87,
2. drugi biegun należy złączyć z masą pojazdu,
3. wszystkie połączenia powinny być stabilne i prawidłowo usytuowane,
4. zaleca się zamontowanie stosownego zabezpieczenia, takiego jak bezpiecznik, w pobliżu akumulatora,
5. należy zastosować przewody o odpowiedniej średnicy.

Przestrzegając tych wskazówek, zapewnisz właściwe funkcjonowanie pinu 87, co pozytywnie wpłynie na działanie różnych urządzeń elektrycznych w Twoim samochodzie, w tym oświetlenia oraz systemów alarmowych.

Jak podłączenie przycisku wpływa na działanie przekaźnika?

Połączenie przycisku z przekaźnikiem w samochodzie ma ogromne znaczenie dla jego efektywności. Zazwyczaj łączony jest on z pinami 85 i 86, które z kolei odpowiadają za cewkę przekaźnika. Gdy przycisk zostaje wciśnięty, obwód cewki ulega zamknięciu, co wytwarza pole magnetyczne, aktywując zworę przekaźnika. To działanie powoduje, że styki robocze przelatują na drugą stronę, co umożliwia kontrolę nad obwodem.

Przycisk pełni rolę przełącznika on-off, co oznacza, że użytkownik ma możliwość manualnego zarządzania różnymi urządzeniami elektrycznymi w pojeździe, takimi jak:

• oświetlenie,
• wentylatory,
• systemy alarmowe,
• systemy awaryjne.

Wybór właściwego przycisku, który odpowiada wymaganiom danego obwodu, gwarantuje szybkie i niezawodne funkcjonowanie całego systemu. Przykładowo, w systemach alarmowych lub awaryjnych, błyskawiczne połączenie cewki przez przycisk przyczynia się do większego bezpieczeństwa i komfortu podczas korzystania z pojazdu. Ważne jest, aby podczas podłączenia przycisku pamiętać o polaryzacji i zgodności ze standardami instalacyjnymi. Nieprawidłowe połączenie może skutkować zaburzeniami w pracy przekaźnika oraz innych elementów elektrycznych. Dzięki odpowiedniemu podłączeniu użytkownik uzyskuje pełną kontrolę nad funkcjami, które wspierają działanie pojazdu.

Jaka grubość przewodu jest istotna przy sterowaniu przekaźnikiem?

Grubość przewodu odgrywa kluczową rolę w prawidłowym funkcjonowaniu przekaźnika w samochodzie, zarówno w obwodzie zasilającym cewki, jak i w obwodzie sterowanym. W przypadku cewki, zbyt cienki przewód może powodować spadki napięcia, co z kolei obniża efektywność przekaźnika. Z kolei w obwodzie sterującym, grubość musi być dopasowana do natężenia prądu, aby uniknąć przegrzewania się przewodów, co zagraża bezpieczeństwu — nawet ryzykiem pożaru.

Normy dotyczące grubości przewodów opierają się na tabelach uwzględniających długość przewodu oraz przewidywane natężenie prądu. Na przykład:

• dla obciążenia do 10 Amperów zaleca się stosowanie przewodów o przekroju co najmniej 0,75 mm²,
• przy obciążeniach wynoszących 20 Amperów, rekomenduje się zastosowanie przewodu o przekroju minimum 1,5 mm².

Dobór odpowiedniej grubości przewodów nie tylko pomaga w uniknięciu spadków napięcia, ale również zapewnia bezpieczeństwo całej instalacji elektrycznej w pojeździe. Gdy cewka przekaźnika jest sterowana przez masę, raz jeszcze branżowa zasada dotycząca grubości przewodu nabiera znaczenia dla skuteczności działania. To uwypukla istotność właściwego wykonania instalacji elektrycznej. Odpowiednio dobrane przewody nie tylko zmniejszają ryzyko awarii, ale także poprawiają wydajność systemów, w których wykorzystuje się przekaźniki samochodowe.

Jak zachować bezpieczeństwo podczas podłączania przekaźnika samochodowego?

Aby zapewnić bezpieczeństwo przy instalacji przekaźnika samochodowego, warto kierować się kilkoma istotnymi zasadami:

• zawsze odłącz akumulator przed rozpoczęciem pracy, co skutecznie zminimalizuje ryzyko przypadkowego zwarcia oraz uszkodzenia elementów elektrycznych,
• używaj przewodów o odpowiedniej grubości, co pomoże ograniczyć straty napięcia i zmniejszyć ryzyko przegrzania,
• zabezpiecz obwody przy pomocy bezpieczników, umieszczając je jak najbliżej źródła zasilania i dostosowując ich wartość do przewidywanego natężenia prądu,
• unikaj stosowania prowizorycznych połączeń,
• zawsze postępuj zgodnie ze schematem podłączenia od producenta.

Wykorzystując dedykowane gniazda przekaźników, nie tylko ułatwisz sobie instalację, ale także poprawisz bezpieczeństwo całego systemu. Pamiętaj, że staranność oraz odpowiednie przygotowanie są fundamentem niezawodności elektryki w Twoim pojeździe.

Jak podłączyć przekaźnik samochodowy krok po kroku?

Aby właściwie podłączyć przekaźnik w samochodzie, należy przeprowadzić kilka istotnych kroków. Na początek zaleca się odłączenie akumulatora, co zwiększa bezpieczeństwo podczas pracy. Następnie warto zidentyfikować piny przekaźnika, oznaczone numerami:

• 30,
• 85,
• 86,
• 87,
• 87a,

w przypadku przekaźnika pięcio-pinowego. Pin 30 należy połączyć z akumulatorem przez bezpiecznik, który stanowi kluczowy element ochrony obwodu. Pin 85 łączymy z masą, co pozwala na zamknięcie obwodu. Z kolei pin 86 powinien być podłączony do źródła napięcia, takiego jak stacyjka, przy użyciu odpowiedniego przełącznika. Pin 87 pełni rolę wyjścia przekaźnika, przesyłając prąd do odbiornika, na przykład świateł czy klaksonu. W przypadku pięcio-pinowego wariantu, pin 87a można wykorzystać do podłączenia dodatkowego odbiornika, co umożliwia równoległe działanie różnych urządzeń. Gdy wszystkie piny są już połączone, można ponownie podłączyć akumulator. Ważne jest przeprowadzenie testów układu, aby upewnić się, że obwód działa w sposób prawidłowy. Staranność oraz dokładność podczas podłączania stanowią fundament niezawodności systemu elektrycznego w pojeździe.
